Mạch Pin Sắt 4S 12V 100A Li-Fe 3.2V Chế Bình Lithium Lưu Trữ

Chào anh em đam mê kỹ thuật, hôm nay mình ở cửa hàng EVBattery xin giới thiệu chi tiết mạch pin sắt 4S 12V Li-Fe 3.2V dòng xả cao chuyên dụng cho các dự án chế bình lưu trữ hoặc nâng cấp xe điện như dòng xe Vinfast. Như anh em thợ đều rõ, việc lên pin cốt lõi là giúp xe có nguồn điện ổn định, gia tăng quãng đường di chuyển và độ bền bỉ dài lâu chứ không phải để bốc máy bóp cò đua bơi tăng tốc độ. Mạch 4S này yêu cầu dùng sạc LiFePO4 14.6V dòng sạc tối đa 10A, điện thế xả cạn 2.5V và sạc đầy ngắt ở 3.65V cho mỗi cell.

Danh mục: Linh Kiện Xe Điện

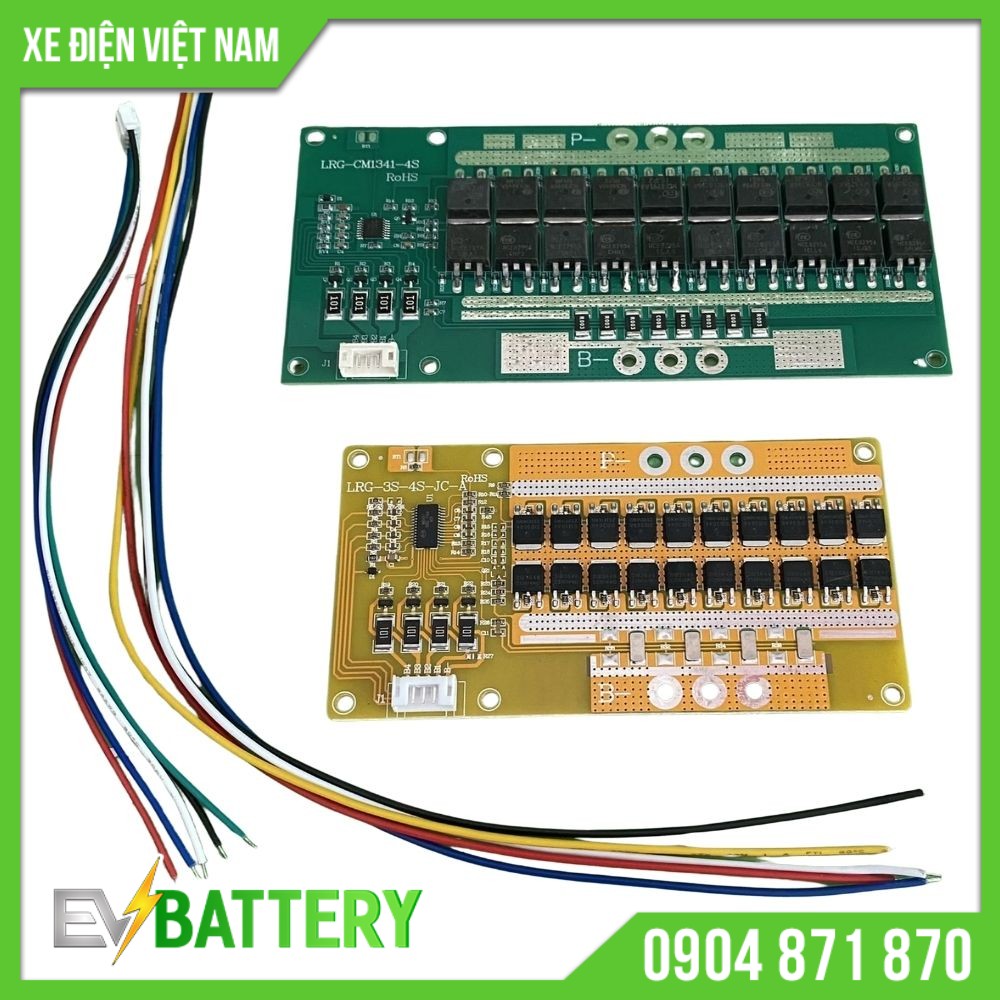

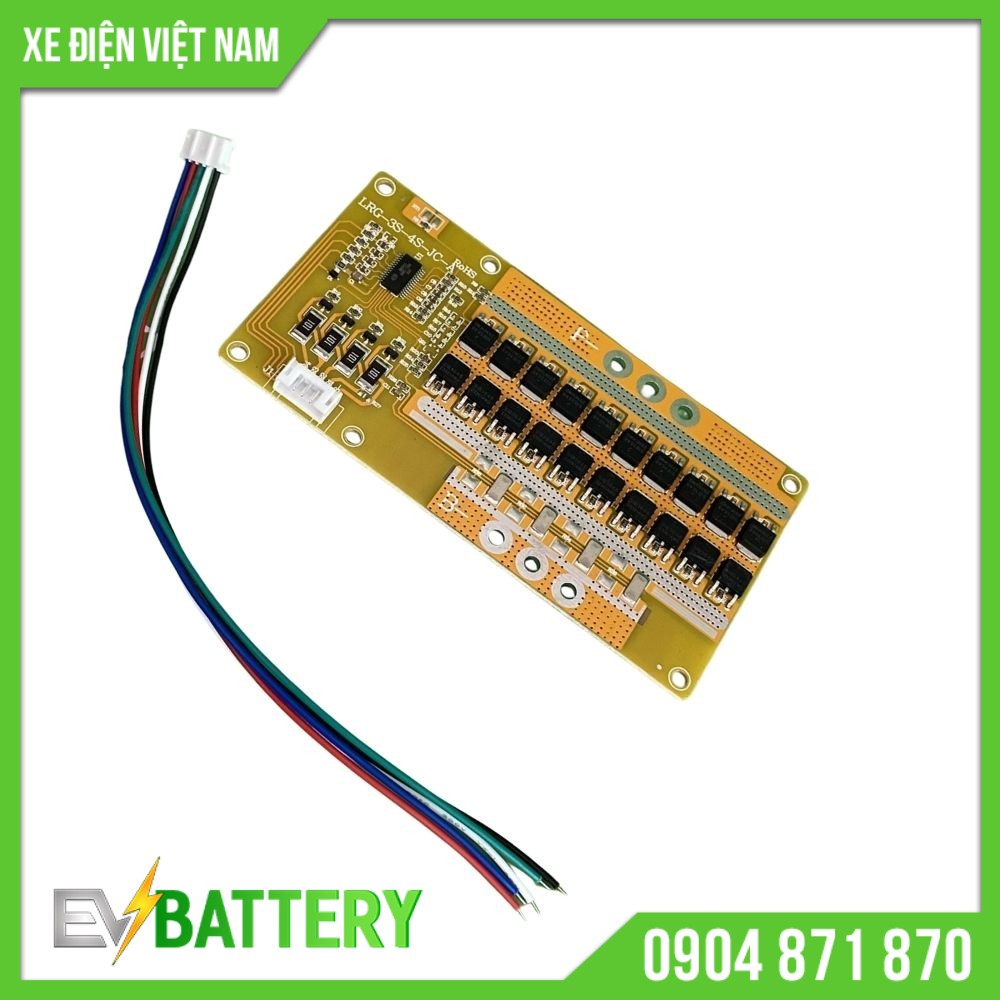

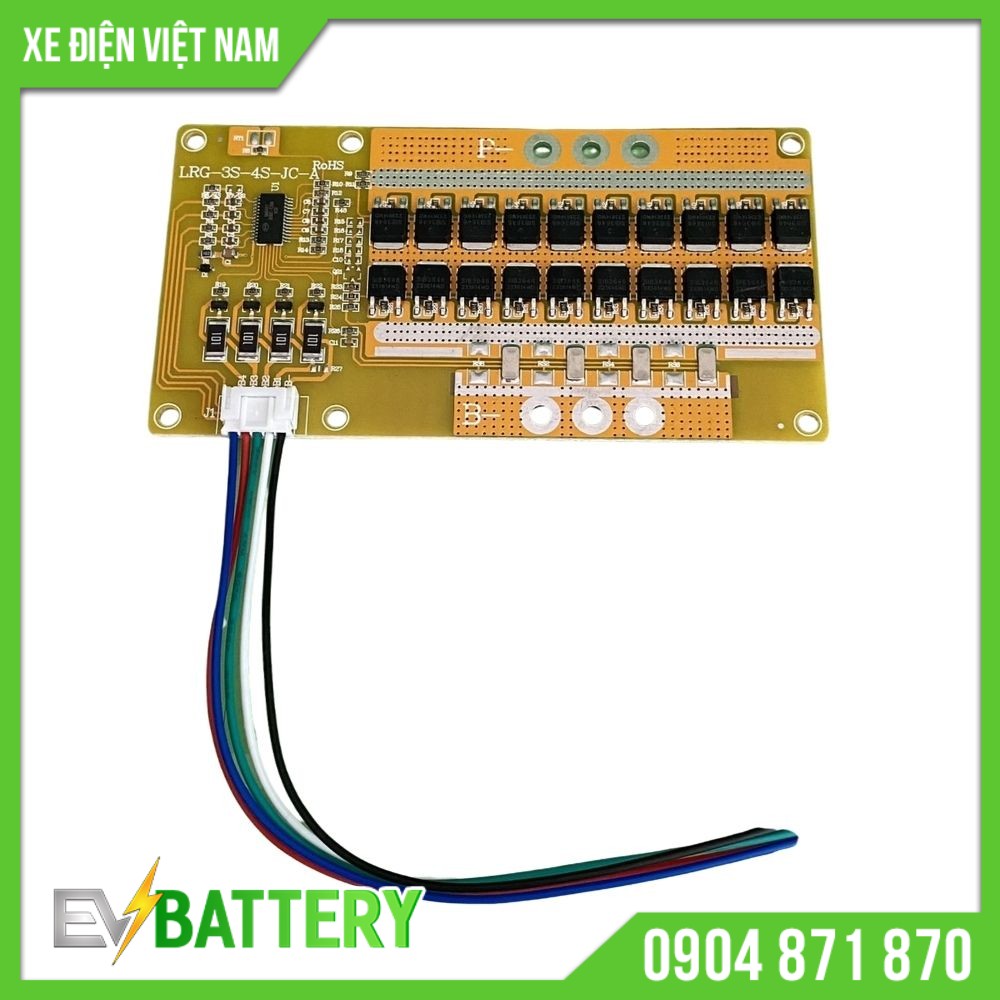

Mạch xả tối đa 100A nhờ trang bị 20 MOSFET công suất lớn, tích hợp đầy đủ chức năng sạc cân bằng, bảo vệ cell, chống quá dòng và chống ngắn mạch nhằm duy trì hệ thống luôn ở trạng thái an toàn và ổn định. Kích thước mạch chuẩn 116 nhân 60 nhân 5 milimet, lắp vừa vặn cho 4 cell LiFePO4 hoặc 4 cặp cell mắc nối tiếp, thậm chí mở rộng lên 12 hay 16 cell tùy nhu cầu dung lượng thực tế của bình.

Về thao tác hàn mạch vào khối pin, anh em chú ý làm chuẩn sơ đồ kỹ thuật: chân B trừ hàn nối vào mức 0V bằng dây tải tiết diện lớn, sau đó lần lượt hàn dây đen vào 0V, dây B1 vào 3.2V, B2 vào 6.4V, B3 vào 9.6V và B cộng vào 12.8V. Đầu tải và sạc của mạch này được thiết kế dùng chung, anh em lấy tại chân P trừ trên bo mạch và chân B cộng nối trực tiếp vào đầu dương của khối pin. Trước khi thực hành, mình nhắc nhẹ nguyên tắc làm nghề tại cửa hàng EVBattery để anh em hiểu rõ và hợp tác minh bạch.

Mạch BMS là linh kiện điện tử chuyên ngành, đòi hỏi người thợ phải có đủ thiết bị máy đo kiểm và kinh nghiệm xử lý thực tế. Khối pin ghép vào mạch bắt buộc phải đồng bộ, các cell phải thật đều điện áp, dung lượng, nội trở và được thợ cân bằng cẩn thận ở mức 3.2V trước khi ghép. Anh em lưu ý không dùng cell đã xả quá cạn hoặc sạc vượt ngưỡng 3.65V, mạch chắc chắn sẽ không hoạt động trơn tru nếu anh em cố tình tận dụng cell cũ chắp vá từ nhiều nguồn lô khác nhau.

Cửa hàng EVBattery luôn sẵn sàng hỗ trợ đổi hàng nếu phát sinh lỗi từ nhà sản xuất hoặc do vận chuyển, với điều kiện anh em quay video kiểm tra ngay lúc khui hàng và giữ nguyên vẹn tình trạng ban đầu chưa qua chỉnh sửa. Tuy nhiên, mình xin phép từ chối bảo hành đổi trả nếu mạch đã qua sử dụng, đã có vết hàn chì, hoặc do anh em đấu ngược giắc cắm, chọn sai điện áp sạc làm chạm chập cháy nổ hỏng mạch.

Nghề làm pin năng lượng cần sự tỉ mỉ cao độ, đòi hỏi thợ phải hiểu rõ đặc tính dòng sạc xả giữa mạch, cell pin và thiết bị đầu cuối để tránh rủi ro hỏng hóc đáng tiếc. Màu sắc bo mạch trên hình ảnh minh họa có thể hơi lệch một chút so với thực tế cầm tay nhưng mọi tính năng luôn được giữ nguyên bản, cam kết mang lại sự bền bỉ cho hệ thống lưu trữ của anh em.

Mạch Pin Sắt 4S 12V 100A Li-Fe 3.2V Chế Bình Lithium Lưu Trữ
