Mạch Pin 3S 12V 100A Li-ion LiPo 3.7V, Chế Bình Lưu Trữ

Chào mừng bạn đến với cửa hàng EVBattery, nơi cung cấp giải pháp năng lượng tối ưu với sản phẩm Mạch Pin 3S 12V 100A chuyên dụng cho pin Li-ion và LiPo 3.7V, một lựa chọn hoàn hảo để chế tạo bình lưu trữ điện năng. Mạch bảo vệ này được thiết kế để hoạt động tốt nhất với bộ sạc pin Li-ion có điện áp từ 12.6V đến 13V, hỗ trợ dòng sạc tối đa lên đến 20A, giúp tối ưu hóa thời gian nạp điện mà vẫn đảm bảo an toàn.

Danh mục: Linh Kiện Xe Điện

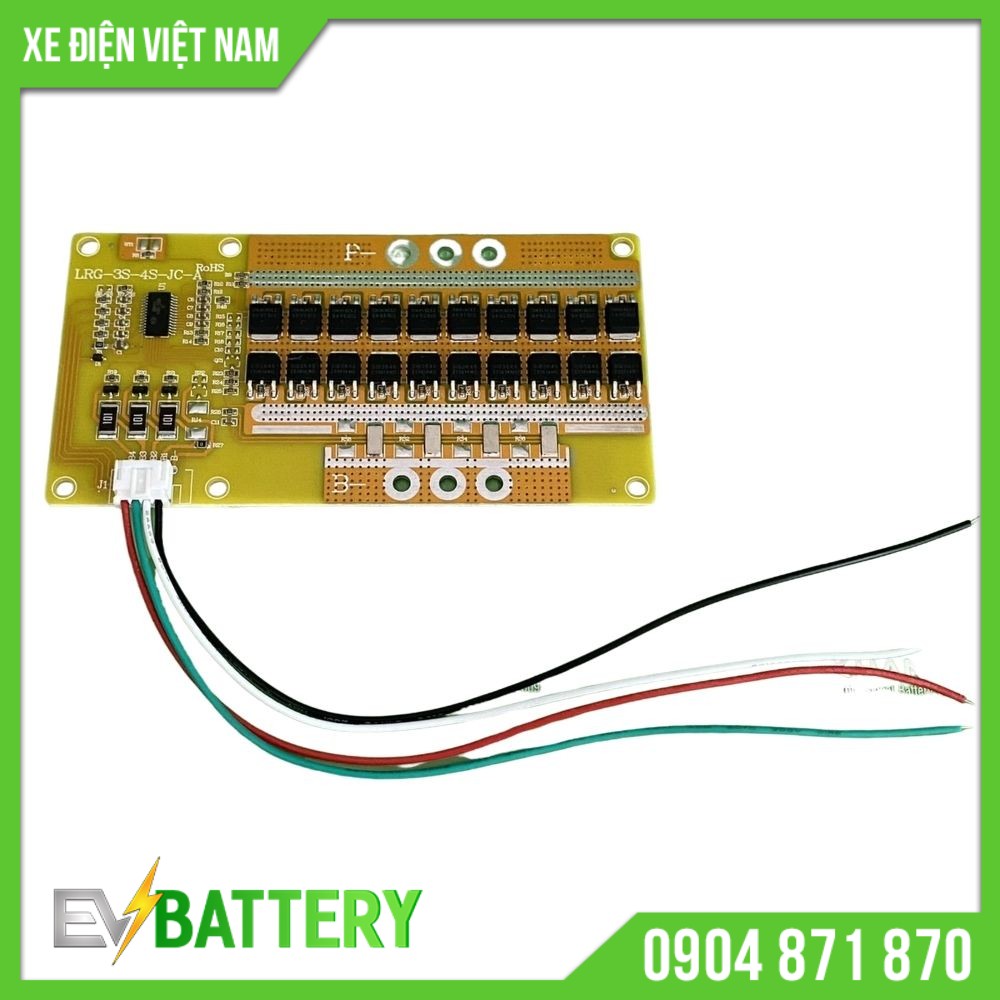

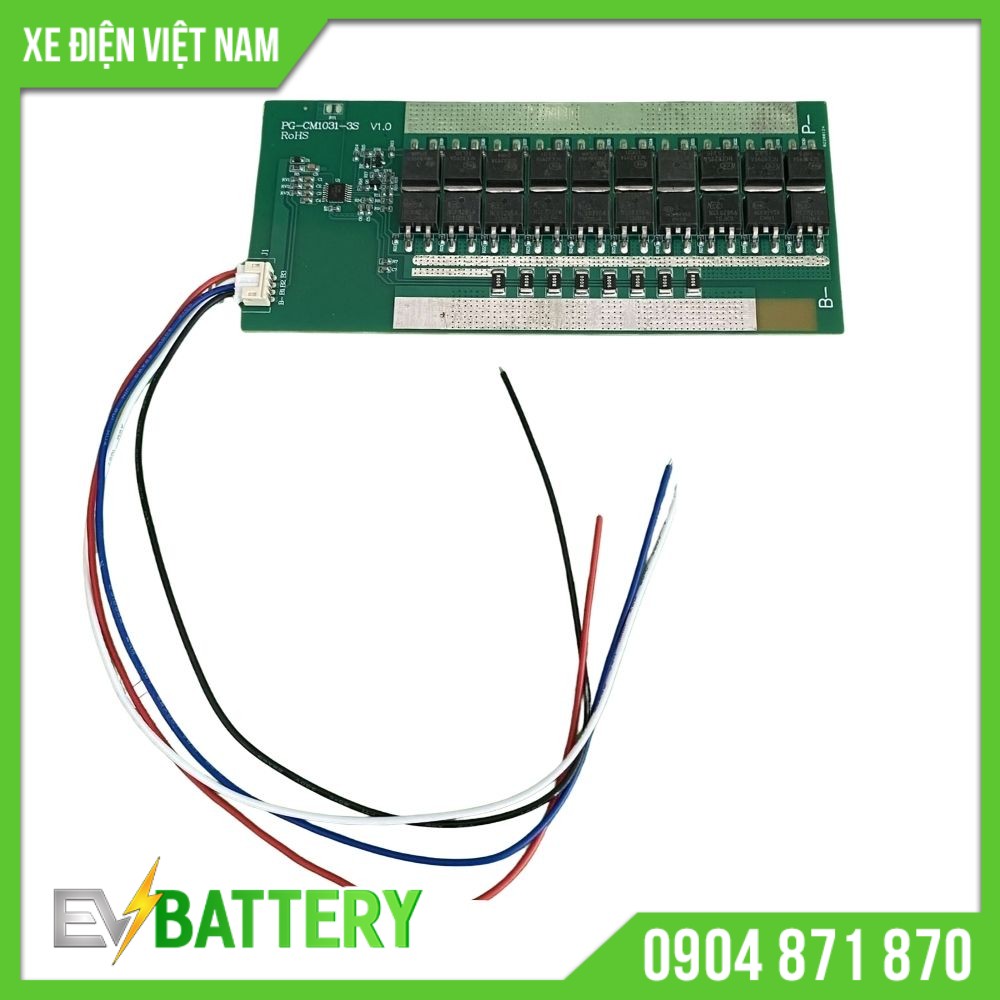

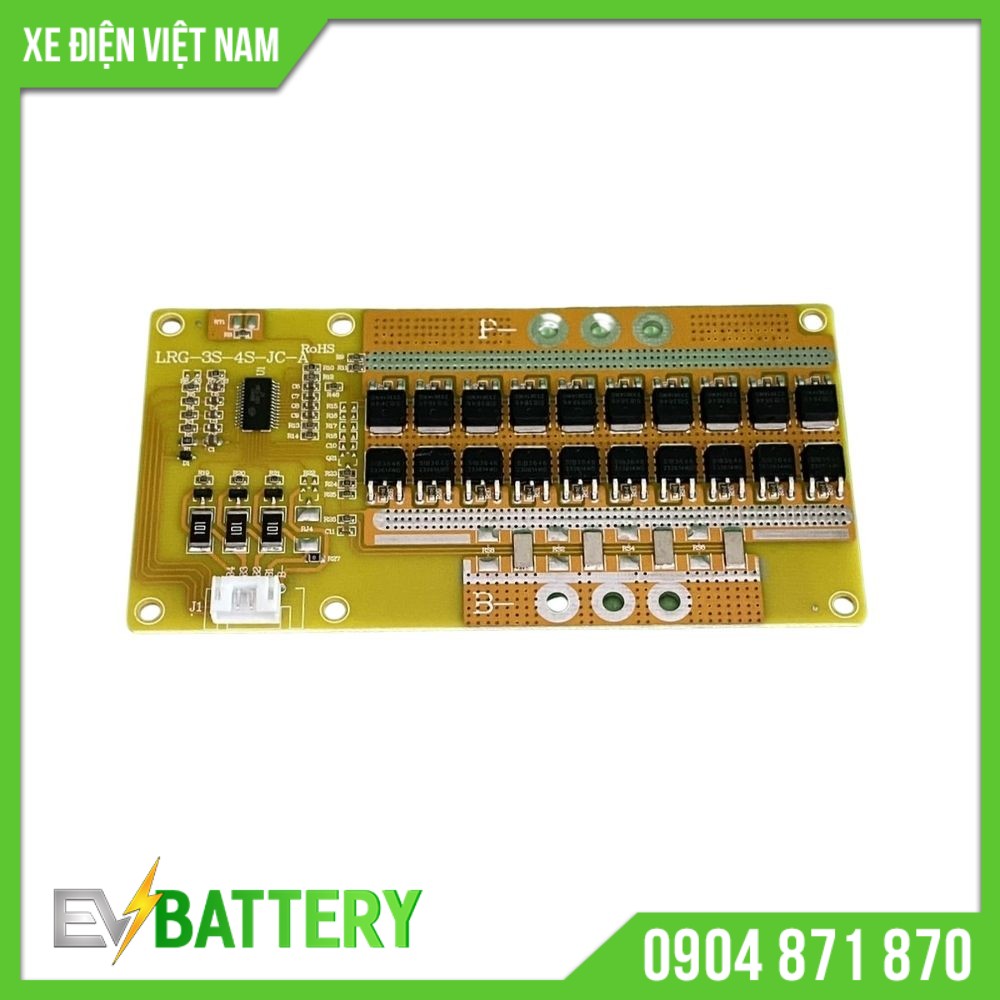

Điểm nổi bật của sản phẩm nằm ở khả năng kiểm soát điện áp chặt chẽ, ngưỡng điện thế xả cạn an toàn thiết lập ở mức 2.75V và điện thế ngắt sạc đầy là 4.2V, kết hợp cùng dòng xả tối đa cực khủng lên tới 100A nhờ việc trang bị hệ thống 20 MOSFET công suất cao. Bo mạch không chỉ đơn thuần là cầu nối mà còn cung cấp hàng loạt chức năng bảo vệ toàn diện như sạc cân bằng, bảo vệ từng cell pin, chống quá dòng và đặc biệt là ngăn chặn tình trạng ngắn mạch nguy hiểm.

Về mặt ứng dụng, bạn có thể linh hoạt sử dụng mạch cho hệ thống 3 cell Li-ion mắc nối tiếp, hoặc mở rộng dung lượng bằng cách ghép song song tạo thành 3 cặp cell (tương đương 6 cell), hay thậm chí là các khối pin lớn hơn như 9, 12, 15 cell tùy thuộc vào nhu cầu lưu trữ thực tế của hệ thống. Kích thước của mạch cũng rất gọn gàng, chỉ khoảng 116x60x5mm, dễ dàng bố trí bên trong các hộp bình tự chế.

Khi tiến hành thi công, thợ kỹ thuật cần lưu ý cách hàn mạch vào khối pin sao cho chuẩn xác: chân B- trên mạch sẽ được hàn nối vào điểm 0V của khối pin bằng dây tải tiết diện lớn để chịu tải cao; tiếp đến là hàn cáp tín hiệu với dây đen vào 0V, các dây tiếp theo lần lượt vào B1 mức 3.7V, B2 mức 7.4V và B+ mức 12V. Hệ thống này sử dụng cổng tải và sạc chung, được lấy ra tại hai điểm là P- nằm trên bo mạch và B+ được nối trực tiếp từ đầu cực dương của khối pin.

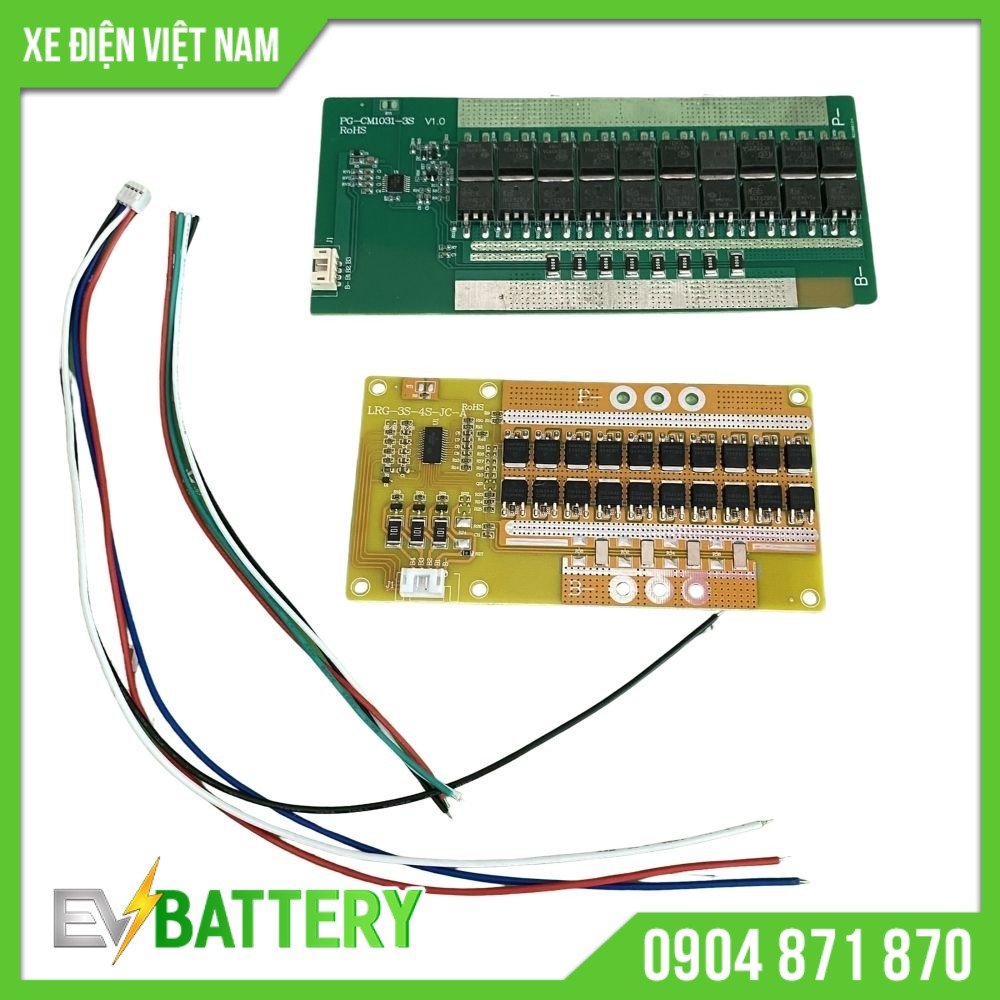

Sản phẩm bán ra chỉ bao gồm một bo mạch duy nhất, không đi kèm các vật dụng minh họa khác, màu sắc hay chi tiết in có thể thay đổi nhỏ tùy theo lô hàng nhưng chức năng cam kết không đổi với thông số chuẩn từ nhà sản xuất. Cửa hàng EVBattery xin đặc biệt nhấn mạnh về chính sách sử dụng, bởi đây là linh kiện điện tử chuyên ngành.

Để mạch hoạt động hoàn hảo, khối pin bắt buộc phải đạt chuẩn chất lượng với các cell có sự đồng đều tuyệt đối về điện áp, dung lượng và nội trở, đồng thời phải được cân bằng sẵn ở mức 3.7V, tuyệt đối không sử dụng lẫn lộn các cell pin cũ cạn kiệt hoặc đã sạc quá đầy trên 4.2V. Người lắp ráp cần phải trang bị đầy đủ kiến thức chuyên môn về năng lượng, có máy móc đo kiểm và kỹ năng thao tác tốt để tránh việc cấp nguồn ngược, chạm chập chân linh kiện hay tính toán sai lệch dòng sạc xả.

Khách hàng vui lòng quay video đồng kiểm khi nhận và kiểm tra tình trạng nguyên vẹn của sản phẩm trước khi dùng để được hỗ trợ đổi mới nếu có lỗi từ nhà sản xuất hoặc do vận chuyển. Ngược lại, chúng tôi sẽ từ chối đổi trả đối với các trường hợp bo mạch đã qua sử dụng, bị hàn xì, chập cháy do lỗi thao tác của người dùng không chuyên, ví dụ như đấu ngược giắc cắm DC, chọn sai điện áp sạc hay tự ý ghép pin khi không hiểu rõ nguyên lý hoạt động dẫn đến làm hỏng hệ thống.
