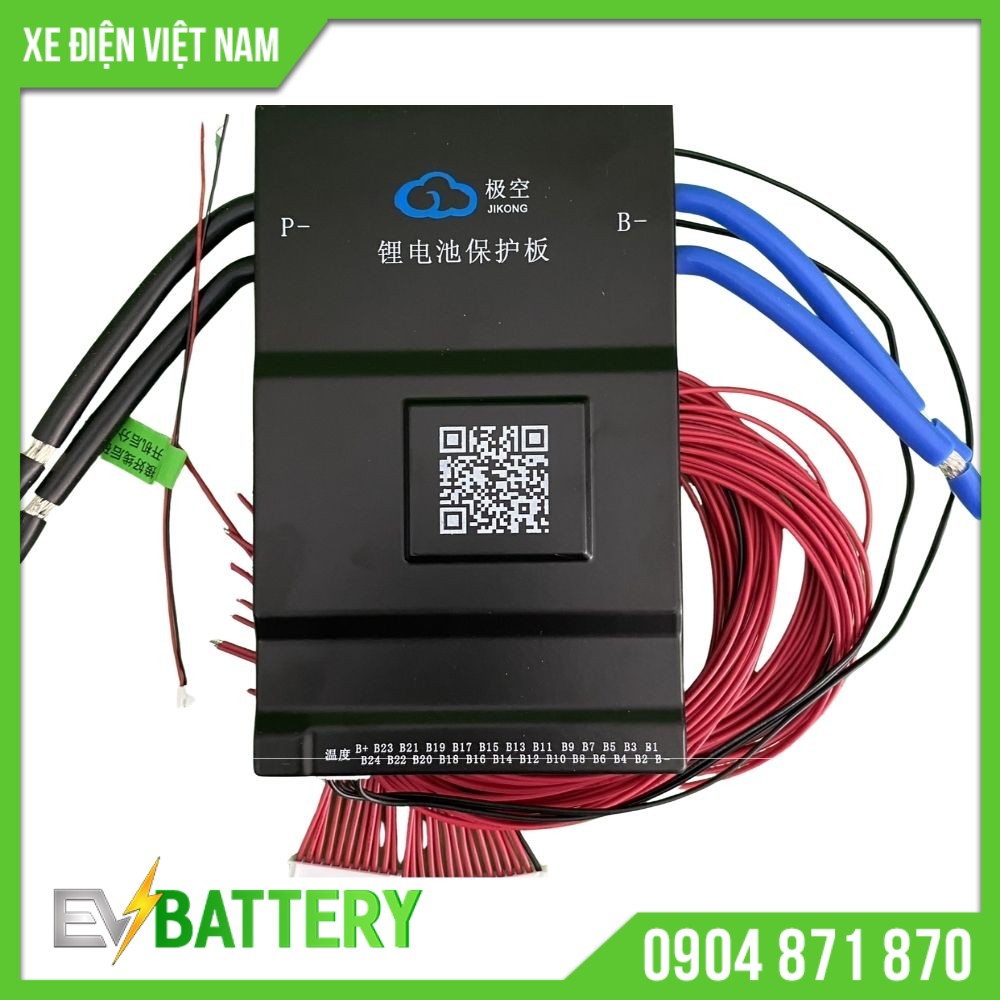

Mạch JK 8S – 24S 100A CBCĐ 0.6A Có Kết Nối Bluetooth

Chào anh em đam mê độ chế và kỹ thuật xe điện, trong quá trình làm nghề sửa chữa và ráp pin tại cửa hàng EVBattery, mình nhận thấy một khối pin muốn hoạt động bền bỉ, duy trì sự ổn định và tối ưu hóa quãng đường di chuyển thì không thể thiếu một bộ não quản lý xuất sắc, vì thế hôm nay mình muốn giới thiệu chi tiết về mạch JK 8S đến 24S có dòng xả 100A, cân bằng chủ động 0.6A và tích hợp Bluetooth thông minh.

Danh mục: Linh Kiện Xe Điện

Đây là mạch quản lý pin chuyên dụng có thể dùng cho cả hệ pin sắt Li-FePO4 điện áp 3.2V và pin Lithium-ion 3.7V, cực kỳ phù hợp để nâng cấp pin cho xe điện như các dòng xe Vinfast hoặc ứng dụng vào hệ thống lưu trữ năng lượng mặt trời có điện thế danh định từ 24V đến 100V. Điểm đáng giá nhất của bo mạch này là công nghệ cân bằng chủ động với dòng 0.6A, tự động lấy điện áp từ những cell pin cao sạc bù sang những cell có điện áp thấp hơn, giúp toàn bộ hệ thống luôn đồng đều để nâng cao độ bền của khối pin.

Về thông số cốt lõi, sản phẩm hỗ trợ linh hoạt từ hệ 8S đến 24S, chịu dòng xả liên tục tối đa 100A và dòng xả tức thời đạt tới 200A, đáp ứng tốt nhu cầu tải nặng mà vẫn cực kỳ ổn định. Thêm vào đó, tính năng quản lý kết nối Bluetooth trực tiếp với điện thoại qua ứng dụng trên iPhone và Android giúp anh em dễ dàng theo dõi mọi thông số vận hành sạc xả và giám sát thông số kỹ thuật của từng cell pin một cách trực quan nhất.

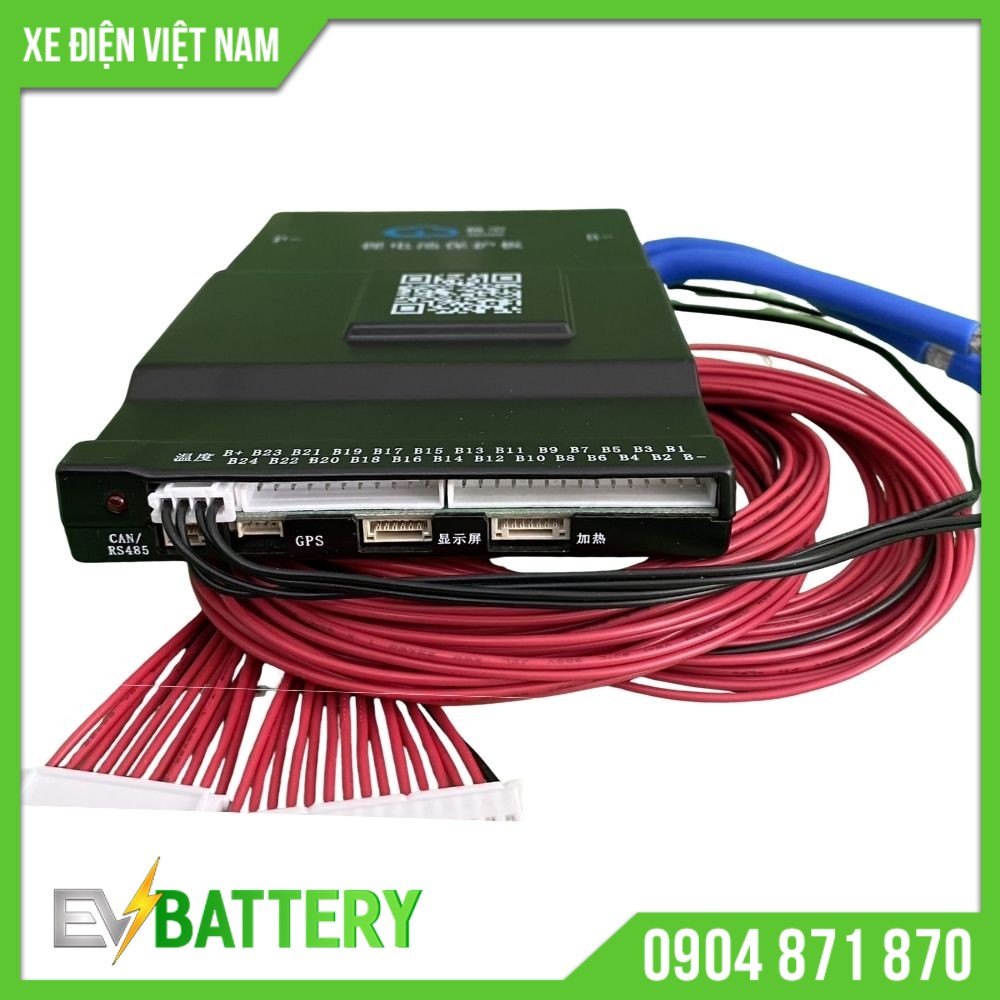

Về cách hàn mạch, anh em cần hàn dây theo đúng thứ tự bắt đầu từ cực B trừ là 0V, sau đó lên dần B1 tương ứng 3.7V hoặc 3.2V, rồi nối tiếp đến B2, B3 cho đến dây B cộng của cell cuối cùng, phần tải và sạc sẽ được lấy tại P trừ và B cộng. Nếu anh em thi công mà không đấu hết số dây của hệ 24S thì những dây tín hiệu thừa cuối cùng bắt buộc phải đấu chụm chung lại với dây B cộng trên mạch. Mình cũng chia sẻ thật lòng từ góc độ người thợ làm nghề rằng đây là linh kiện điện tử đặc biệt đòi hỏi anh em phải có kiến thức và kinh nghiệm đo kiểm.

Khối pin ghép nối phải đạt tiêu chuẩn đồng đều về điện áp, dung lượng và nội trở ở từng cell một và được cân bằng ở mức 3.7V, tuyệt đối không để cell quá cạn hoặc sạc quá đầy trên 4.2V và không dùng được với khối pin không đạt chuẩn từ nhiều nguồn cell cũ trộn lẫn. Thợ hàn phải đảm bảo không hàn sai, ngược hay chạm chân linh kiện, vì nếu đấu nhầm dẫn đến chập cháy mạch thì cửa hàng sẽ không bảo hành trường hợp này.

Bộ sản phẩm chuẩn bao gồm một mạch JK 100A có kết nối Bluetooth kèm dây cáp, không kèm theo pin, sạc hay các sản phẩm minh họa khác, và tất cả đều đã được kiểm tra chất lượng từ nhà máy trước khi xuất hàng. Do đó, khi nhận hàng anh em nhớ quay video mở hộp chi tiết để EVBattery có thể nhanh chóng hỗ trợ đổi trả nếu phát hiện sản phẩm không còn nguyên vẹn do quá trình vận chuyển hay lỗi từ nhà sản xuất, đảm bảo mọi người luôn có trải nghiệm độ chế kỹ thuật trọn vẹn và an tâm nhất.
